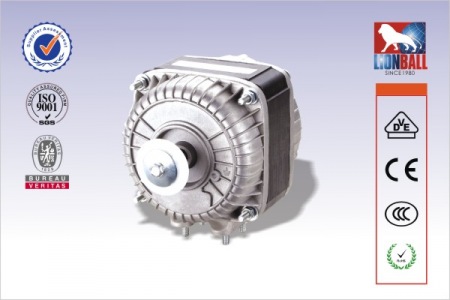

乐彩汇　　狮球罩极电机YJF系列产品详细资料介绍：

产品分类

　　1.YJF系列罩极电机乐彩汇为单相、2或4极的罩极式电动机，额定电压有220~240V，50/60Hz或400V，50/60Hz 和 110~120V，50/60Hz三种。

　　2.按照电机输出功率的不同，依次可分为3w、5w、7w、10w、16w、18w、20w、25w、34w共九种型号供客户选择。通常可通过改变铁芯厚度和绕线参数来调整电机的输出频率

　　3.按照定子铁芯厚度的不同，可分为12.5mm，20mm，25mm，30mm，40mm，45mm六种规格。每一种厚度不同的铁芯都对应一个或两个不同功率的电机。

　　4.根据安装支架螺丝间距的不同，依次可分为00系列，18系列，26-18系列和26系列四种型号。

　　5.根据电机风叶的不同，有吹风风叶和吸风风叶两种类型。风叶的直径有154mm，172mm，200mm，230mm，254mm，265mm，300mm，310mm八种型号。

　　6.根据电机的绕线结构来分，有整体式和分体式电机两种类型。

产品应用

　　罩极电机具有结构设计合理紧凑、噪音低、安装简便、振动小等优点，广泛适用于商业冷柜冷库、制冰机、冷风机、冷水机、冷凝机组、中央空调、取暖器等设备上。

电机结构及工作原理

　　单相罩极电机由定子、转子、压铸铝合金前后端盖、轴承、引出线等组成。产品关键零部件如定子、转子都是由我司自主设计、加工和生产的。定子线圈是最容易损坏的，它的绕制、嵌放、连接、绝缘、检验，都有严格的要求。电机定子、转子都是用硅钢片叠成的，叠压时上下片槽位依次稍微错开，整体上形成斜槽，这样能使转动更均匀平稳。转子绕组是用压铸的方法，将纯铝铸在转子槽内代替导线。当罩极电动机的主绕组通电后，罩极绕组也会产生感应电流，使定子磁极被罩极绕组罩住部分的磁通与未罩部分向被罩部分的方向旋转。

产品型号说明

设计选用说明

乐彩汇　　1.由于我厂生产的标准电机是采用含油轴承，所以工厂建议采用水平方式安装电机，同时我们可根据客户要求生产滚动轴承电机。电机的平均使用寿命为20000小时以上。

　　2.电机适用环境温度为-30℃～+50℃。

　　3.电机的绝缘等级为B级，防护等级为IP42.可根据客户要求生产防护等级为IP44的电机。

乐彩汇　　4.输出功率在10W以下的电机采用阻抗保护，输出功率大于10W采用热保护器，当电机的内部温度达到135±5℃时，热保护器将会自动切断电流以保护电机。

　　5.电机使用前，必须将电机接地线与外部接地装置有效连接。

产品认证

乐彩汇　　我司生产的YJF系列罩极电机都通过了VDE、CE、ROHS、CCC认证。
